动画演示(单点):

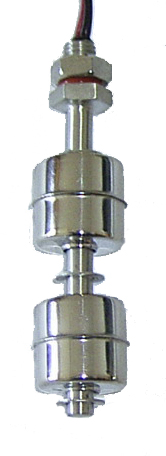

RF系列小型浮球液位开关是一种结构简单,使用方便的液位控制零件,它设有复杂的电路,不会受到干扰,只要材质选择正确,任何性质液体、压力、温度皆可使用。
液体介质性质与浮球关系
1.液体比重不同时,浮球的动作位置将会有所变动,一般比水小时,浮球浸在液体中部分将相对增多。
2.浮球开关产品参考比重以水(SG=1)所以使用时在选用浮球时须考虑液位的比重,一定大于浮球规格所标示,否则,浮球开关无法浮动。
3.粘度高不会干涸的液体,一般应选用外径较大的浮球。
4.浮球开关是使用磁铁来感应磁簧开关,因此被测液位应无铁屑,否则会影响浮球队开关的正确动作。
用途:
小型浮球液位开关专门用于各种中小型常压和受压储液罐的液位检测、现场指示、信号远传、液位报警,可适用于各种卫生、有毒、腐蚀性介质及爆炸性气体危险场所。有多种安装形式,适用于各种形式的容器。
选型说明:
请依照被测物之使用温度、压力、比重、耐酸碱等特性,选用上表所列各种规格的浮球。
1、 温度:PVDF最高温度为120℃,PP最高为80℃,SUS304/316最高为200℃。 2、 压力:塑胶类浮球耐压最大5kg/cm2,SUS浮球耐压最大30kg/cm2。 3、 粘着:应选用球大、比重小的浮球才能克服液体表面张力。 4、 化性:塑胶材质适用于酸碱场所,如有温度考虑时应选用PVDF。 5、 油精:应使用金属材质。 6、 比重:浮球比重SG必须小于被测液体,否则浮球浮不起来。 7、 电压:220VAC 电流:0.7A

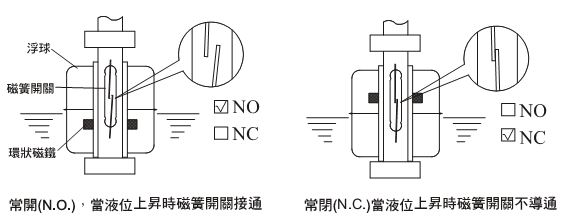

小型浮球液位开关动作原理图:

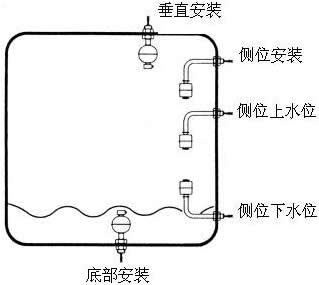

小型浮球液位开关安装示意图
直装式:
侧装式:
小型浮球液位开关规格要求
注意事项:
a、 长度可由用户自定。
b、 控制点可以做一点或二点。
c、 控制点可以为N.O.或N.C.
注:1、在不影响产品原有功能原则下,本公司有权修改产品之外形、颜色、尺寸及内部结构,产品如有修改将不另行通知。2、RF小型浮球液位开关总长度在±5mm以内公差皆属正常。
|
