UQK-91系列液位显示控制仪能广泛使用于炼油、化工、造纸、食品、及污水处理等行业。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体,并能克服液体的泡沫所造成的假液位的影响。
防腐型控制仪对强腐蚀性介质有极好的抗腐蚀性能,防爆型控制仪可应用于易爆的场合(隔爆型,防爆标志:dⅡBT4)。

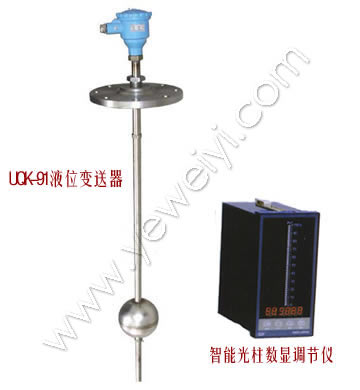

UQK-91系列液位显示控制仪由传感器和显示表两部分组成。
|
代 码 |
说 明 |
UQK-91- |
□ |
□ |
□ |
检测点数 |
2 |
|
|
3点检测,其中1位为越限报警,可配UQK-86-2型显示表 |
4 |
5点检测,其中1位为越限报警,可配UQK-86-4型显示表 |
10 |
11点检测,其中1位为零位,配UQK-86-10型显示表 |
50 |
50点检测,配UQK-86-50型显示表 |
100 |
100点检测,配 UQK-86-100型显示表 |
材 质 |
|
S |
|
检测杆体材质为聚氯乙烯、聚丙烯 |
G |
检测杆体材质为不锈钢(1Cr18Ni9Ti ) |
F |
检测杆体材质为聚四氟乙烯(F46) |
X |
检测杆体材质为不锈钢小浮球(筒)细颈检测管 |
防爆性能 |
|
|
B |
隔爆型防爆,仅用于G型、F型。防爆等级:dⅡBT4 |
|
|
- |
非隔爆型,此位空 |
型号举例
1.UQK-91-10GB 1支
表示UQK-91-10传感器1支,检测点数为10点,材质为不锈钢防爆型。
2.UQK-91-100G 1套
表示UQK-91-100传感器1支,检测点数为100点,材质为不锈钢。配UQK-91-100型显示仪表一台。
在缺省情况下,配套的显示仪表皆为控制型仪表,外形尺寸为A型;86-2/-4/-10型皆为LED显示、-50/-100型皆为光柱显示,除非另有要求。
3.UQK-91-100G 1支 UQK-91-100BNH 1台
表示UQK-91-100传感器1支,检测点数为100点,材质为不锈钢。配UQK-91-100型显示仪表一台。其外形尺寸为:80(宽)×160(高)×125(深)mm,无控制,光柱显示。
技术参数
内 容 |
型 号 |
G(B)型、 |
F(B)型 |
S型 |
GX型 |
产品执行标准 |
Q/320621EXE01-2001 |
测量范围 |
≤6m |
≤6m |
≤2m |
≤1.5m |
工作条件(介质温度) |
-40~+80℃(高+120℃) |
-40~+80℃(高+120℃) |
-5~+45℃ |
-40~+80℃
(高+120℃) |
工作环境温度 |
-10~+60℃ |
-10~+60℃ |
-5~+45℃ |
-10~+45℃ |
工作压力 |
1.0Mpa |
|
常压 |
0.25Mpa |
供电电压 |
24VDC |
被测介质比重 |
≥0.7g/cm3 |
被测介质粘度 |
≤1.25 St(1St=10-4m2/S) |
负载阻抗 |
620Ω |
出线口接头 |
内螺纹M20×1.5 |
输出信号 |
4~20mA |
准 确 度 |
±10mm |
连接法兰 |
HG20592~20635-97/DN80~150/PN1.0~2.5MPa,其它法兰标准如GB,HGJ,ANSI等用户注明(法兰为选配配件) |
防爆性能 |
本安(dIIBT4) |
|
- |
- |
结构原理
UQK-91-2传感器中装有三只干簧管分别为下限、上限、越限报警。UQK-91-4有五只干簧管,比UQK-91-2多两点液位显示。装有磁钢的浮球随液位上、下时使不同位置的干簧管动作,通过显示表内相应继电器的吸合将液位的正确位置指示出来。下限、上限显示表有继电器触点输出(相当于1 x 2开关)。上限越限时能发出声、光报警信号而无继电器触点输出。
UQK—91—10、UQK—91—50传感器中装有若干只干簧管。当装有磁钢的浮球随液位上、下时,使不同位置的干簧管动作,从而使传感器输出的阻值发生变化,显示表则将这变化的阻值转换成面板—卜的发光二极管的亮熄来显示被测的液位。显示表上装有控制点的设定钮,叮任意将液位的控制范围预先进行设定。当液位到达设定高度时,显示表内继电器吸合由继电器的触点通或断去控制液面戍报警。 |
