RF26S小型塑料浮球液位开关
该小型浮球开关结构简单,应用广泛,适应于各种外部环境。导杆兰色,杆长度有67mm、90mm、100mm等几种规格,浮子兰色,直径26mm,厚度26,罗纹15mm,M10X1 细纹螺牙。
工作原理: 在密封的非导磁性管内安装一个(或多个)干簧管,然后将此管穿过一个(或多个)中空且内部有环形磁铁的浮球,液位的上升或下降会带动浮球一起移动,从而使该非导磁性管内的干簧管产生吸合和断开的动作,并输出一个开关信号。
RF26S小型浮球液位开关技术指标
安装方式:顶部或底部垂直安装(垂直±20°)
安装螺纹:M10
电气连接:300mm, UL1430 AWG22
浮球尺寸:Dia.26 * dia.8.50*26
工作压力:15 Bar
工作温度:-10~85℃
精度误差:±2mm
开关形式:N.C./N.O
工作电压:220VAC
工作电流:0.70A
触点容量:50w
工作寿命:1000000次

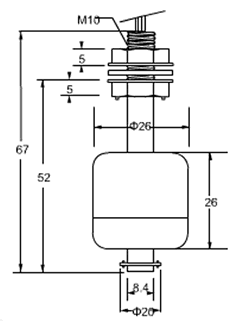

RF26S小型浮球液位开关规格图
|
