浮球液位开关 >> UQK浮球液位控制器 >> UQK-01,UQK-02,UQK-03不锈钢浮球液位控制器


我厂生产的UQK-01,UQK-02,UQK-03浮球液位控制器,都选用优质304#316#不锈钢材料,质量保证,安全高效,耐腐蚀性强,使用寿命长。欢迎选购!
电话:0523-82185378
传真:0523-82901968









UQK-01,02,03浮球液位控制器详细介绍
    UQK-01,UQK-02,UQK-03型浮球液位控制器适用于对各种容器内液体的液体控制,当液位到上、下切换值时,控制器触点发出通断开关式信号。 该产品分为普通型和防爆型两大类,防爆型能用于易燃和易爆介质为1.2级及A、B、C组承压容器的液位控制。改浮球液位控制器不适用于对黄铜、不锈钢等材料有较强腐蚀作用以及含有导磁杂质的介质。

型号名称

防护等级

介质压力

介质温度(℃)

净重

切换差(mm)

整定方式

安装形式

电源及触点容量和寿命

UQK-01

dIIBT4

1.0 MPa

普通:≤100℃
高温:≤350℃

1.5~2.0Kg

≤8

不可调

水平

交流:220V/1.5A、110V/2.5A
直流:24V/2.5A、240V/0.5A
寿命:5×100^2

UQK-02

dIIBT4

1.0 MPa

25~550

有级可调

水平

UQK-03

dIIBT4

1.0 MPa

8~1000

无级可调

垂直

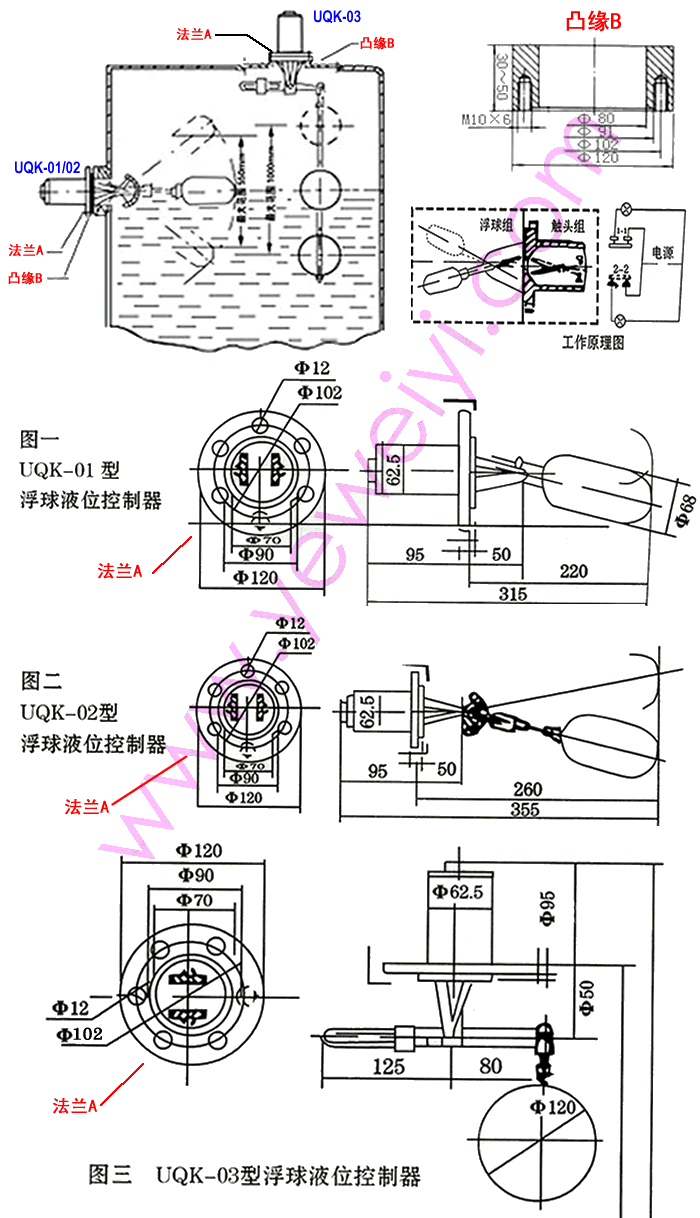

浮球液位控制器的安装方法工作原理及安装示意图:

1. UQK-01,UQK-02,UQK-03型浮球液位控制器采用非标凸面法兰与被控容器相连接,用户在安装时应配置相应的对接法兰(凸缘B)(见下图)
2. UQK-01,UQK-02型浮球液位控制器为水平方向安装,UQK-03型浮球液位控制器为垂直方向安装(见下图),(凸缘B)为被控容器与(法兰A)的非标准连接件,用户根据图示尺寸相应配置,凸缘与被控容器连接时,应注意凸缘上 6-M10 方向。
3. UQK-02型浮球液位控制器的动作范围的整定属有级调整,最大动作范围为550mm。动作范围调整方法:调节扇形杠杆上的上、下两定位螺钉的相对位置(改变浮球摆动半径)即可实现。
4. UQK-03型浮球液位控制器在安装时,因其浮球直径大于法兰孔直径,故容器盖应为可拆装;
   UQK-03型浮球液位控制器的动作范围的整定属无级调整,标配最大动作范围为1000mm;其他长度需订制。
注意事项:
该型号控制器属非防水型结构不宜在室外露天场合使用;
在安装时应使金属外壳可靠接地(一般可接在法兰上)以确保用电安全;
被控介质不应有导磁杂质且液面波动频率不能太大;
使用中的仪器应定期检查;
控制器自出厂之日起保用十八个月,凡属产品质量问题,本厂负责质量问题,本厂负责及时维修或更换。

  欢迎选购我公司生产的UQK-01,UQK-02,UQK-03浮球液位控制器,同时可以根据客户要求生产,诚信第一质量为先!
